隨著貧礦增多，建筑材料需求量的不斷增加，能源的短缺，研制開發能耗低、破碎效率高、產品質量好的破碎機越來越重要。新型振動圓錐破碎機是一種新型高效破碎機，對其結構特點和工作原理進行研究，對于推廣新工藝和進一步擴大振動圓錐破碎機的適用范圍具有實際意義。

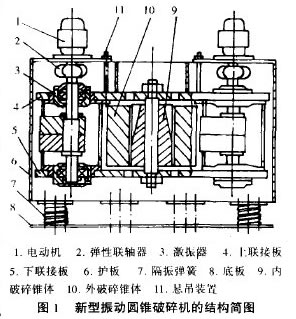

新型振動圓錐破碎機的結構如圖1所示。

破碎機的工作機構是由內破碎錐體9和外破碎錐體10組成，內外破碎錐面上均鑲有錳鋼襯板，襯板相對的表面形成破碎腔。內破碎錐的主軸兩端分別裝于上聯接板4、下聯接板5的軸承座內的滑動軸承上，平行軸式激振器3位于動錐體的兩側，分別裝于固結在上、下聯接板的軸承座內的凋心滾動軸承上，這樣內破碎錐、激振器和上下聯接板組成一體，并通過懸吊裝置Ⅱ懸吊在外破碎錐的立板上，電動機安裝在與外破碎錐立板固結在一起的電機座板上，整個破碎機坐落在底板8的隔振彈簧7上。

振動圓錐破碎機的工作原理為：電動機l通過輪胎聯軸器2驅動激振器運轉，當激振器轉動時產生離心力，在離心力的作用下，可動的內破碎錐繞機器中心線作圓運動。若破碎腔內無物料時，內破碎錐在離心力的作用下，沿外破碎錐的內表面作水平圓運動；若破碎腔內有物料時，內破碎錐則沿物料層滾動，在滾動的同時伴隨著強烈的擠壓和振動沖擊，從而實現對物料的有效破碎。
