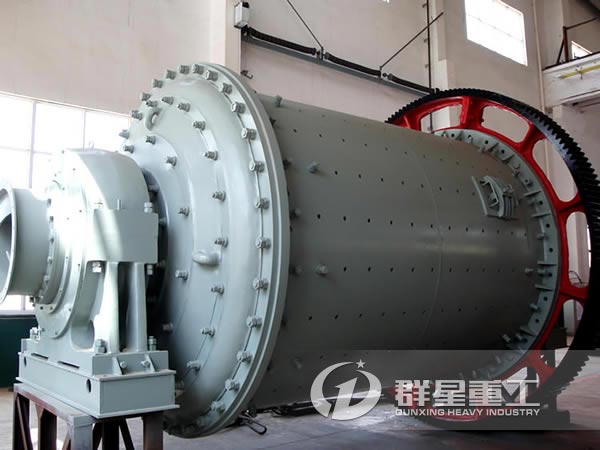

水泥球磨機是近年來市場上十分火熱的一款球磨機，該球磨機主要特點就是專門應用于水泥生產的球磨機，其結構和其他球磨機大同小異，只有部分細節略有不同，其主要生產部件就是轉筒，對于轉筒的生產安裝要求也相對較高，轉筒兩端空心軸是轉筒安裝時的主要技術難題，下面我們就來介紹一下如何測定水泥球磨機轉筒兩端空心軸的中心距。

水泥球磨機轉筒最主要的兩端空心軸的橫向中心距：轉筒法蘭兩端應平行且法蘭自身應在同一平面上；轉筒縱向中心線與法蘭應相互垂直；偏差不超過0.2/1000。兩端空心軸與轉筒應同心，其中心線偏差不大于3MM。

1、檢查球面瓦與空心軸四周接觸面在轉筒就位后變形及翹起現象。如翹起很小，可待盤車過程中通過球磨機軸承間相互調整消除；翹起過大應查明原因并及時消除。

2、利用塞尺檢查軸瓦與軸徑兩側間隙是否均勻。檢查球面瓦座與臺板，球面瓦與球面瓦座，軸與軸瓦接觸面情況，接觸應均勻，間隙符合技術要求。測量軸頸擋圈與承力軸承軸向間隙。

3、用精密水平尺測量軸頸水平。測量方法是在軸端的整個軸頸進行4或8等分，盤動轉筒度或45度，測量一次，并做記錄。為保證測量的準確性，一般盤2--3圈，利用相鄰兩次相近或相同記錄中一次結果的平均值算出軸承水平度。兩端軸頸水平偏差不大于轉筒總長的02./1000。如兩軸承出現揚度，應方向相反、大小相等。如偏差太多應調整墊鐵，不允許球面瓦座與臺板平面加墊。

4、檢查熱脹端（既承力端）軸頸的軸向膨脹間隙應不大于20MM（安全裕量為5MMM）。

5、瓦口間隙應在1.25--1.5MM之間，一般取軸頸的（1.5--2.0）/1000。檢查軸頸凸緣與軸瓦間隙的總推力間隙，應為0.5--0.6MM，偏差不大于0.15MM，兩邊的推力盤間隙值相差不應超過0.05MM。

6、檢查兩空心軸中心線的同心度，其端面跳動應不超過正負1.1MM。
